Se utilizan láminas reactivas prepolimerizadas, entre otras cosas, para unir componentes eléctricos y proteger las piezas de influencias ambientales, por ejemplo, en la fabricación de módulos solares. Deben determinarse las condiciones óptimas de laminado para que las células solares y sus elementos de conexión eléctrica queden completamente envueltos durante la fase de fusión y licuefacción de la lámina.

El objetivo principal del control de calidad es la supervisión reproducible y metrológicamente correcta de:

• las propiedades de flujo
• la evolución temporal de los parámetros reológicos
• la velocidad de reticulación y el grado de reticulación

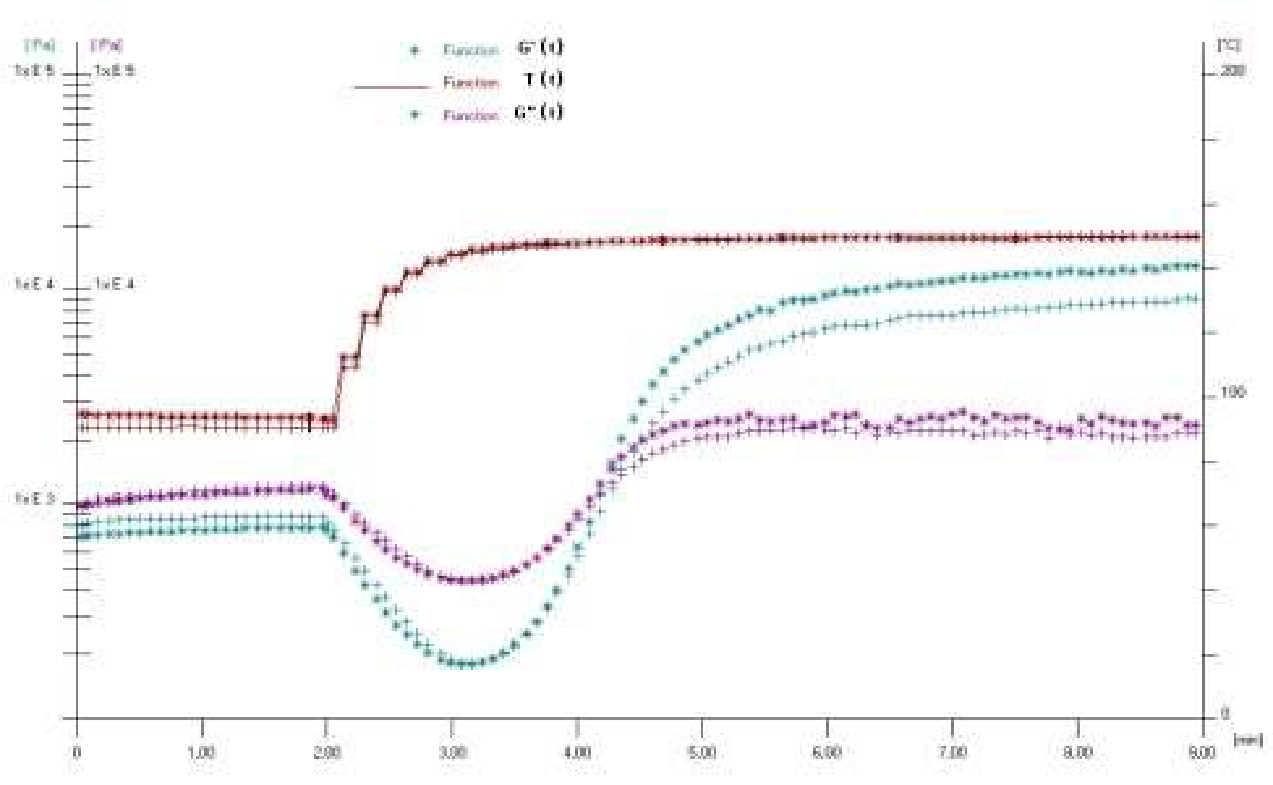

El comportamiento de reticulación de dos láminas de etileno-acetato de vinilo (EVA), una envejecida y otra no envejecida, se mide mediante un ensayo de oscilación a amplitud y frecuencia constantes. En la primera fase, la lámina se templa a 90 °C durante dos minutos; en la segunda fase, la temperatura se incrementa repentinamente a 150 °C. Como resultado, se muestran el módulo de almacenamiento G' (turquesa), el módulo de pérdida G'' (púrpura) y la temperatura T (rojo vino).

A partir de los valores medidos en la primera fase del ensayo, se observa que las propiedades de la muestra no cambian a 90 °C. Esto significa que no se produce fusión y que la reacción de reticulación aún no ha comenzado. En la segunda fase, el aumento más pronunciado y el mayor nivel del módulo de almacenamiento G' indican que la muestra no envejecida tiene una mejor capacidad de reticulación. En la muestra envejecida, el aumento más leve y el menor nivel del módulo de almacenamiento G' muestran que, debido al estrés climático, parte del endurecedor se ha difundido y/o los grupos reactivos han sido alterados de tal forma que la reticulación no ha procedido de manera óptima.

Para lograr una reticulación óptima, es necesario asegurarse de que las láminas no estén expuestas a influencias ambientales perjudiciales antes del procesamiento, es decir, durante el transporte y el almacenamiento.

A través de la evolución temporal de los módulos, pueden extraerse conclusiones sobre la fluidez de las muestras y, por lo tanto, sobre la calidad de la encapsulación completa de las células solares y sus elementos de conexión eléctrica.

Ventajas

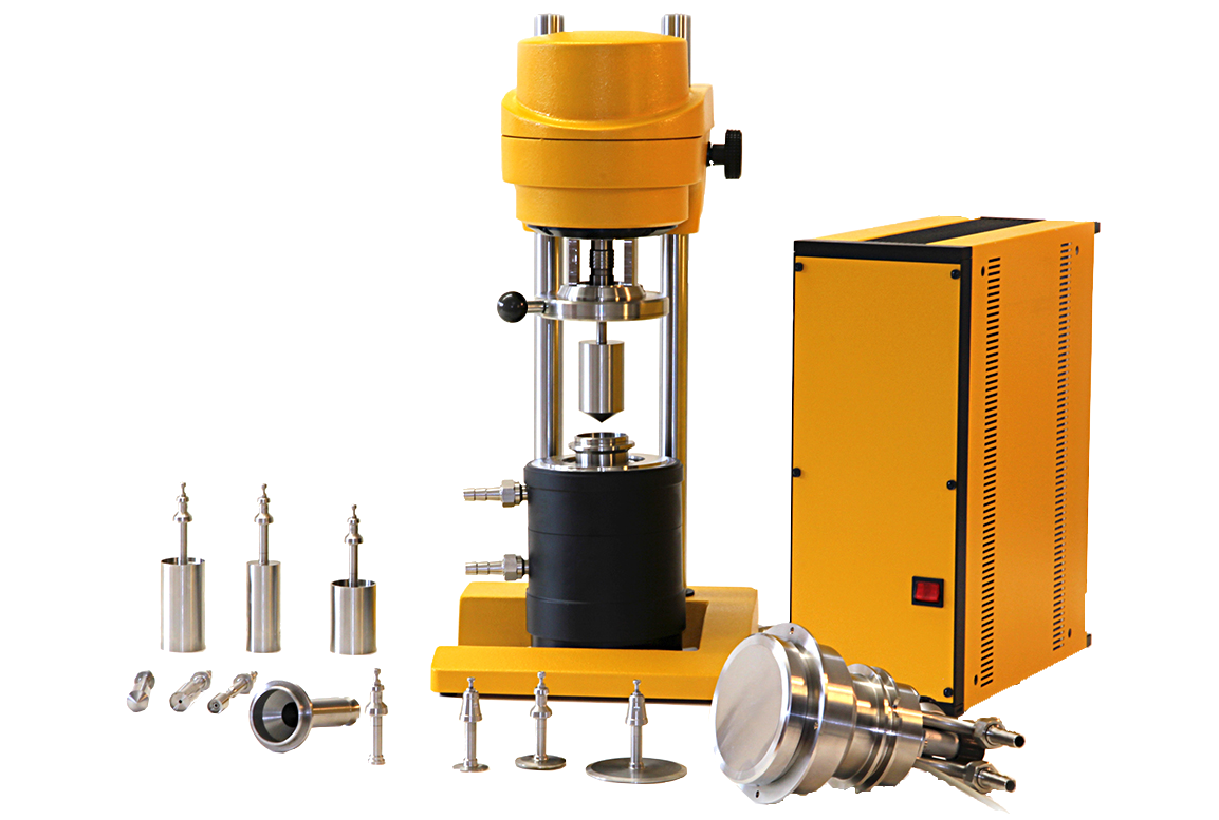

El reómetro rotacional RHEOTEST® RN 4.1 cuenta con un accionamiento de alto rendimiento y alta precisión, y permite realizar ensayos en modo de velocidad controlada (CR), esfuerzo controlado (CS) y oscilación. Gracias a su diseño modular y a sus sistemas de medición intercambiables, el dispositivo puede utilizarse de forma universal.

Nuestra recomendación

Todas las mediciones de láminas reactivas se realizaron con el reómetro rotacional RHEOTEST RN 4.1, un sistema de medición de placa a placa y una placa base templada eléctricamente.

El sistema de medición de placa a placa consiste en una placa base con control de temperatura y una placa de medición, disponible en diferentes tamaños. Para la investigación reológica de las láminas reactivas, se utilizó una placa de medición P1 (diámetro de placa de 36 mm; distancia entre placas de 0,3 mm) con un volumen de muestra de aproximadamente 0,5 ml.

El comportamiento de fusión y reticulación del material medido se evaluó en el rango de temperatura de 90 °C hasta…
